全跟进护筒基本结构形式｜湖南恒盛泰物资贸易有限公司

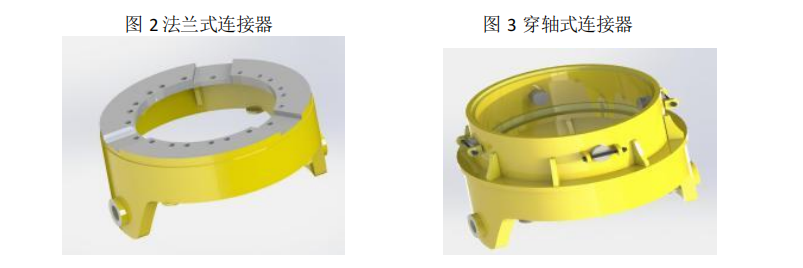

连接器——通过与动力头及连接盘连接 ，实现结构过渡 ，作用是传递扭矩 与加压力。连接器根据旋挖动力头结构形式不同目前有螺栓连接式和穿销轴 的连接器,图 2、图 3

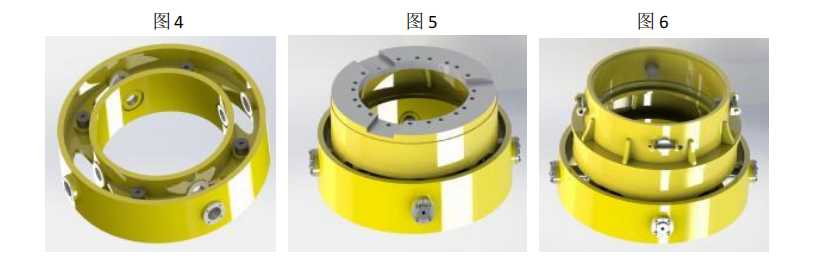

连接盘——通过销轴将连接器和驱动器连接构成动力传递构件 ， 同时有摆 动作用和减少动力头刚性振动的作用 ，如图 4。 连接器 +连接盘总成 ，如图 5、图 6..

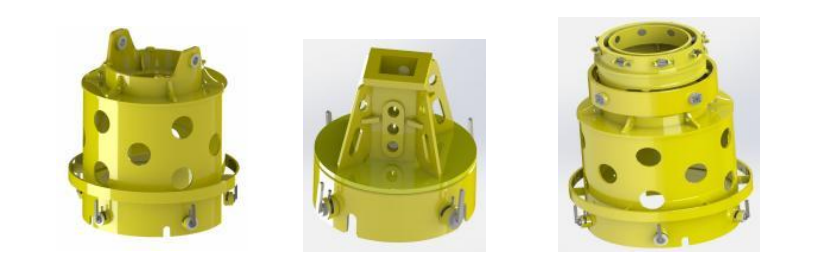

驱动器——护筒驱动器上部通过销轴与连接盘连接 ，下部与套管连接。护 筒驱动器直径需与套筒直径相符； 护筒驱动器下部有定位凹槽及止口 ，便于 与套管连接。护筒驱动器的作用是将扭矩和加压力传递给套筒及筒靴 ，如图 7（左一）。方头驱动器如图 8 （中间），连接器 +驱动器总装如图 9（右一）。

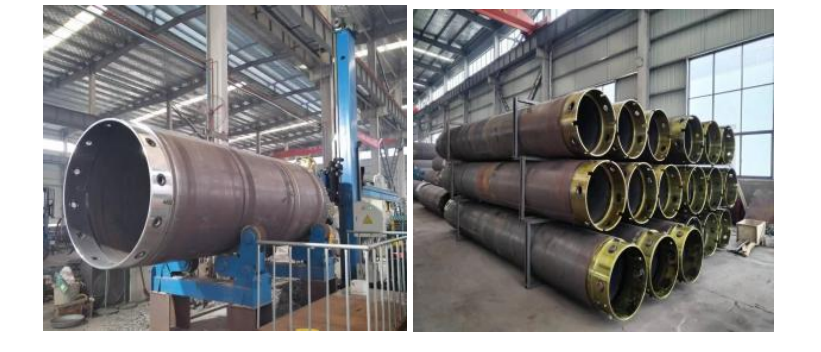

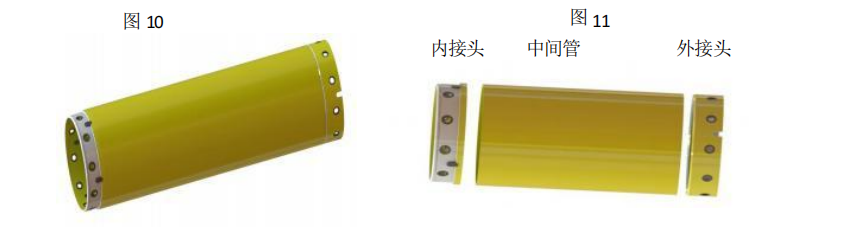

护筒（套管） ——护筒一般采用可配套接头与中间管焊接成型 ，如图 10、 图 11 ，上端通过销轴可与护筒驱动器或套管连接 ，套管下端可与筒靴或套 管连接 ，套管具有防护支撑及导向作用。

公司护筒采用埋弧焊焊接工艺 ，其焊缝熔合性好 ，熔深大 ，焊缝成型平滑美 观 ，避免护筒扭转变形、接头开裂、脱落等质量问题。

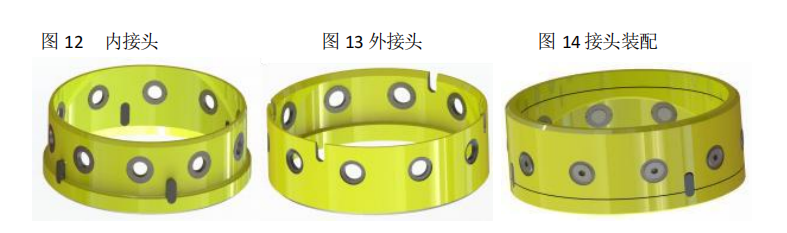

护筒接头——护筒接头分内（公接头） 与外（母） 接头（如图 12、 图 13、 图 14） ，接头毛坯一般采用锻件或卷板焊接成型； 再通过数控粗、精车-数 控镗孔等机加工工艺成型； 其加工精度高 ， 内、外接头配合精密 ，护筒施工 过程中装配拆卸轻松便捷。

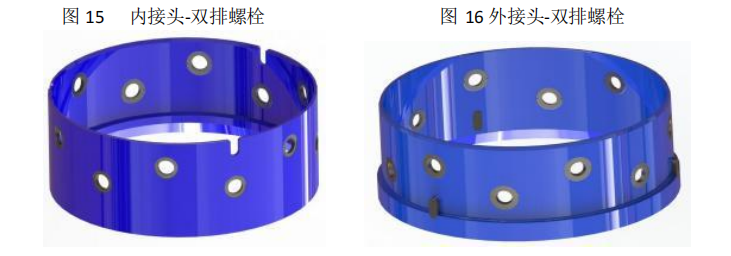

接头螺栓均为批量标准化产品 ， 因此同规格护筒可随机互换 ，重复使用性 好。为提高接头综合机械性能 ，接头毛坯还需通过热处理后再进行机加工； 图 15、图 16 为双排螺栓接头。

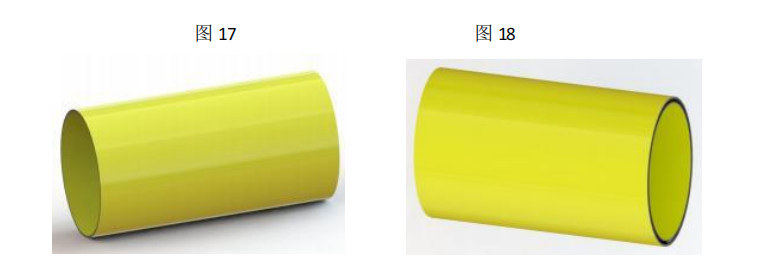

中间管——中间管有单壁管和双壁管 ，如图 17、 图 18； 单壁护筒中间管与 接 头连接处内壁有因有厚度差需加工成斜坡过渡 ，双壁护筒中间管管内壁与 接头 内壁均平齐。 单壁管采用卷板成形 ，双壁管分内管 + 中间层（钢筋网） +外管成形。

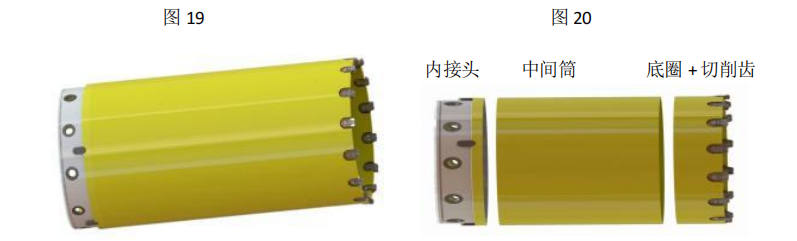

管靴——前端镶嵌合金钻齿 ，通过旋转及向下加压 ，环切各类地层及岩 石 ，减缓埋设套管阻力 ，提升套管钻入能力 ，如图 19、 图 20。

管靴齿可根据施工地质不同选用不同的切削齿或组合。
